VSI立轴冲击式制砂机也称立轴式制砂机，也是VSI系列制砂机，其是哪个国家？是中国的的，在多年研制矿山工程机械设备的基础上吸取经验研制，适用于软、中硬和高硬度物料的破碎制砂、整形，关于其型号、工作原理、价格等内容，这里有详细介绍。

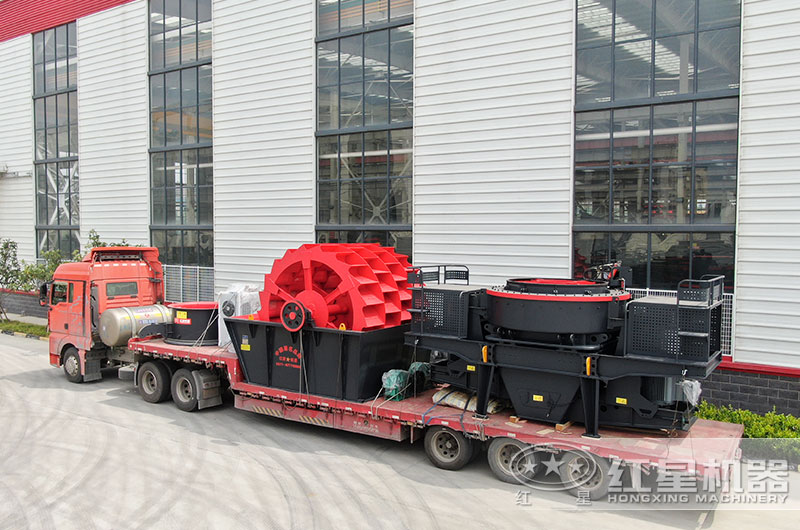

VSI立轴冲击式制砂机图片

一、VSI立轴冲击式制砂机型号大全

VSI立轴冲击式制砂机是目前使用较广的一款破碎制砂设备，结合国内砂石生产方面的实际情况进行研制，处理量大、操作使用方便、一机多用，每小时产量40-650吨，VSI立轴冲击式制砂机型号有6款，具体如下表。

型号		VSI 7611	VSI 8518	VSI 9526	VSI 1140	VSI 1145	VSI 1150
处理量 (t/h)	瀑落与中心进料	80-180	140-260	200-380	300-520	350-610	360-650
处理量 (t/h)	全中心进料	40-90	70-130	100-190	160-260	180-355	190-365
最大入料尺寸（mm）	软料	35	40	45	50	50	50
最大入料尺寸（mm）	硬料	30	35	40	40	45	45
转速（r/min）		1700-1890	1520-1690	1360-1510	1150-1300	1150-1300	1150-1300
电机功率（kw）		4P 110	4P 180	4P 264	4P 400	4P 440	4P 500
外形尺寸（长×宽×高）（mm）		4100×2250×2300	4160×2360×2500	4540×2500×2830	5500×2750×3100	5500×2750×3100	5500×2750×3100

注：产量根据不同物料，进料粒度等因素其结果将有所不同

二、VSI立轴冲击式制砂机特点介绍

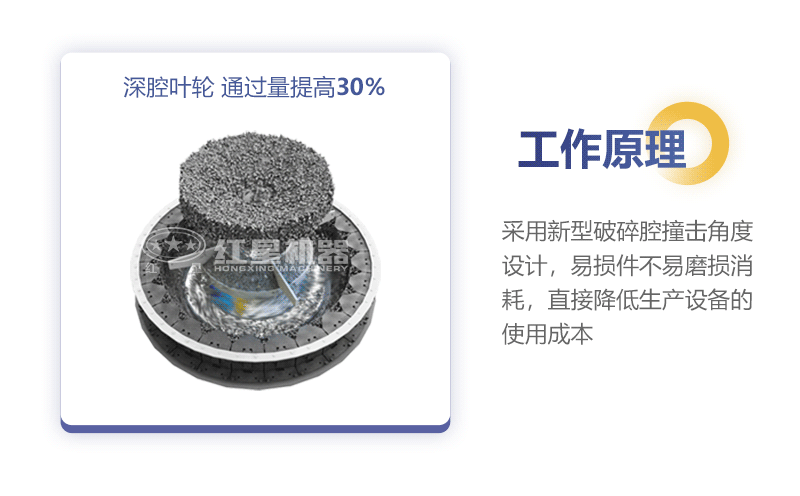

深腔叶轮设计，提高了设备破碎效率，通过量大、成品率高。

破碎腔物料撞击角度设计，与耐磨件摩擦少，运行费用低。

成品比较细，粒型好、多为多棱状体，售价高、应用广。

基础上增加了配重轮，这样节约了电能，增加了动能。

周护板局部磨损后可上下调头使用，提高了材料利用率。

设备重量轻、安装方式多样，操作使用方便，维修和保养简单。

VSI立轴冲击式制砂机性能特点

三、VSI立轴冲击式制砂机工作原理及视频

VSI立轴冲击式制砂机集各种破碎模式与一体，两用分料盘， 2种进料方式：完全中心进料和中心进料伴随瀑落进料，2种破碎方式：石打石和石打铁。

VSI立轴冲击式制砂机工作原理图

当物料落入进料斗，经中心进料孔进入高速旋转的甩轮，在甩轮内被迅速加速，与反弹后自由下落的另一部分物料进行撞击，一起冲击到物料衬层（石打石）或反击块（石打铁）上，被反弹斜向上冲击到涡流腔的顶部，改变其运动方向，偏转向下运动，与从叶轮流道发射出来的物料撞击形成连续的物料幕，这样，一块物料在涡流破碎腔内受到两次至多次撞击、摩擦和研磨破碎作用，由下部排料口排出。
