液压缸圆锥破碎机也称液压圆锥破碎机，是一款通过液压来改变压强增大作用力设备，同时采用了液压调整排料口和实现过载保护，适用于破碎中等以上硬度、高硬度等石料，受到大家关注和喜爱，下面就来详细介绍这款产品。

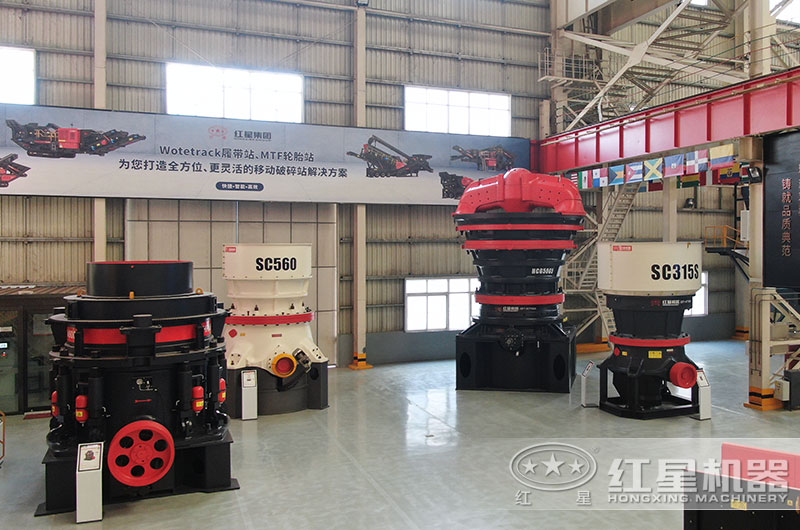

液压缸圆锥破碎机图片

液压缸圆锥破碎机图片

一、液压缸圆锥破碎机图片及技术参数

液压缸圆锥破碎机一直顺应时代发展，综合客户实际生产需求，不断提升技术，有SC单缸液压圆锥破、HPM多缸液压圆锥破，一小时产量81-2181吨，其型号加一起大概有17种，另外，每一种型号又分为不同腔型，比如C1、C2、C3、F1、F2、F3等，可结合需求进行选择。

型号 腔型 破碎锥大端直径（mm） 给料口尺寸（mm） 最大给料尺寸（mm） 排料口调整范围（mm） 处理能力（t/h） 电机功率（kw） 主机重量（t）
HPM200 C1 900 185 145 22 160~250 160 11
C2 125 100 18 145~250
C3 95 75 14 120~250
F1 76 60 12 108~210
F2 54 45 10 81~210
HPM300 C1 1100 235 190 26 230~445 220 20
C2 211 170 20 200~445
C3 150 120 16 180~445
C4 107 85 14 160~220
F1 53 40 12 140~220
HPM400 C1 1400 299 240 35 270~630 315 27
C2 252 200 25 252~630
C3 198 160 25 243~630
C4 111 190 18 210~630
F1 92 75 15 162~370
F2 52 40 13 126~370
HPM500 C1 1500 335 270 38 365~790 400 40
C2 286 230 30 328~790
C3 204 165 22 280~790
C4 133 105 20 202~450
F1 95 75 16 175~450
F2 52 42 8 158~450
HPM650 C1   328 262 30 386~790 500
C2 279 225 25 348~790
C3 196 175 20 300~790
F1 106 85 13 280~530
F2 52 42 9 220~530
HPM800 C1 2000 353 280 38 616~1100 630 70
C2 297 240 38 522~1100
C3 267 214 25 495~1100
C4 219 175 22 380~1100
F1 155 125 20 328~730
F2 92 75 16 270~730

注：产量根据不同物料，进料粒度等因素其结果将有所不同

SC单缸圆锥破中碎系列技术参数：

型号 腔型  给料口尺寸 （mm） 最大进料尺寸 （mm） 最小排料口尺寸 （mm） 电机功率 （kw） 处理能力（t/h）
SC100S C1 240 175 22 90 85-170
C2 200 160 19 70-130
SC160S C1 360 290 25 160 125-345
C2 300 240 22 108-305
SC250S C1 450 360 35 250 265-524
C2 400 320 29 225-448
SC315S C1 560 450 41 315 349-1050
C2 500 400 38 318-892
SC450S C1 600 480 44 450 498-1500
C2 480 385 41 454-1274

SC单缸圆锥破细碎系列技术参数：

型号 腔型 给料口尺寸 （mm） 最大进料尺寸 （mm） 最小排料口尺寸 （mm） 电机功率（kw） 处理能力 （t/h）
SC100 F1 150 120 10 90 45-135
F2 90 70 10 43-118
F3 50 40 6 25-40
SC160 F1 200 160 13 160 69-215
F2 115 90 10 57-184
F3 75 60 8 70-90
SC250 F1 240 190 16 250 116-396
F2 140 110 13 97-346
F3 70 55  9 90-251
SC315 F1 275 220 32 315 177-662
F2 215 170 29 209-643
F3 175 140 29 162-552
F4 85 70 19 175-325
SC560 F1 300 240 22 560 448-1512
F2 195 155 19 380-1373
F3 90 70 13 357-912
SC750 F1 370 295 25 750 394-2181
F2 300 240 19 342-2020
F3 230 185 16 267-1814
F4 120 95 13 248-1165
F5 85 70 10 185-1170

注：产量根据不同物料，进料粒度等因素其结果将有所不同

1单缸液压圆锥破碎机

是新一代产品，通过单个液压缸升降动锥，实现了排矿口调整、清腔、过铁和过载保护等多种功能，恒腔型的设计理念，使衬板使用寿命延长，轧臼壁不需填料，更换快捷方便，全天候连接物联网平台，有效提高生产力、预测性能，提高设备运行时间。

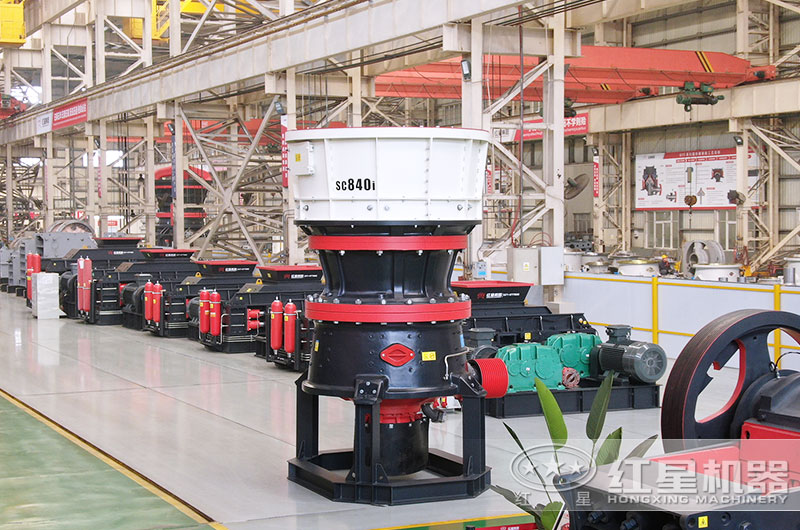

单缸液压圆锥破碎机图片

单缸液压圆锥破碎机图片

2多缸液压圆锥破碎机

是一款对产品粒形要求严格的新型圆锥破，其保险、调整、锁紧都采用液压装置来实现，升高动锥选派中心，优化腔型设计，采用层压破碎原理，使成品粒度均匀、粒型呈正方体，提高了产品质量，通过增大偏心距，以较低速度运转，带来更高产量。

多缸液压圆锥破碎机图片

多缸液压圆锥破碎机图片

二、液压缸圆锥破碎机工作原理视频

液压缸圆锥破碎机在工作时，电动机的旋转通过皮带轮或联轴器、传动轴和圆锥部在偏心套的迫动下绕一周固定点作旋摆运动，从而使圆锥的破碎壁时而靠近又时而离开固装在调整套上的扎臼壁表面，使矿石在破碎腔内不断受到冲击，挤压和弯曲作用而实现矿石的破碎。

液压缸圆锥破碎机工作原理图

进料粒度：≤500mm

成品粒度：3-5-10-15-30mm

处理能力：时产300吨

设备配置：振动给料机+颚式破碎机+圆锥破碎机+振动筛+输送机；

液压缸圆锥破碎机工作现场视频

三、液压缸圆锥破碎机价格多少？

目前液压缸圆锥破碎机价格一般在十几万到百万元左右，其中间差异，主要是设备种类、型号选择、产量需求不同，另外，各个生产厂家的技术实力与设备质量参差不齐，造成了价格上的多样性，也会根据市场需求的变化而有所调整。

河南红星机器企业成立至今已有四十年，对原材料严格把关，生产技术完善，确保每台设备品质，让用户在使用过程中倍感安心，不仅享出厂价优惠，更能享受到从咨询、设计到售后的服务，具体液压缸圆锥破碎机价格，可在线咨询一键了解，有产品经理与您一对一进行沟通。
