产品介绍

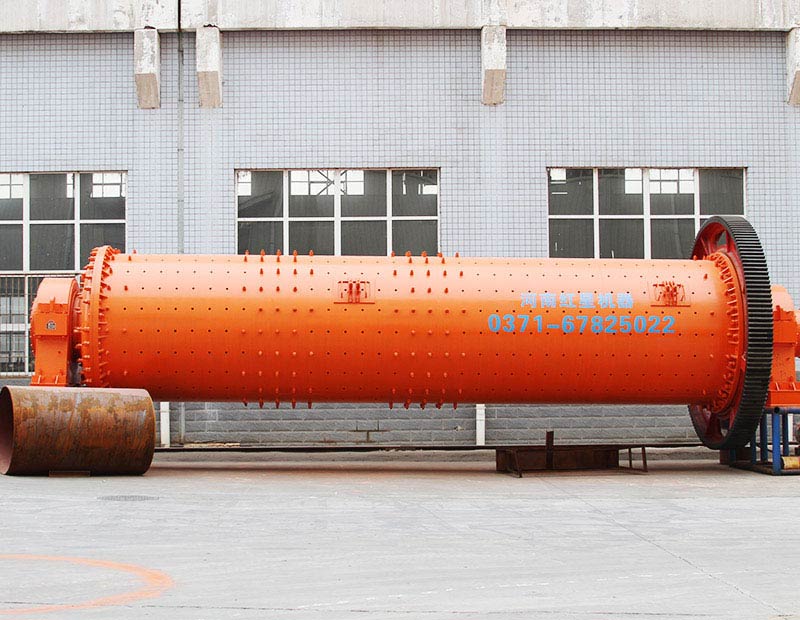

铁粉球磨机

铁粉球磨机是一种重要的细磨设备，主要针对铁粉物料。这种设备在水泥工业中应用广泛。这种磨机由于筒体较长，可使铁粉物料在磨内被粉磨的时间较长，得到成品的细度也较高，因此，在市场上广深用户欢迎。

铁粉球磨机

铁粉介绍

铁粉是黑色的一种原料，如果按粒度，习惯上分为粗粉、中等粉、细粉、微细粉和超细粉五个等级。粒度为1500.5μm来区另细度阶梯。一般将能通过325目标准筛即粒度小于44μm的粉末称为亚筛粉，若要进行更高精度的筛分则只能用气流分级设备，但对于一些易氧化的铁粉则只能用JZDF氮气保护分级机来做。铁粉主要包括还原铁粉和雾化铁粉，它们由于不同的生产方式而得名。

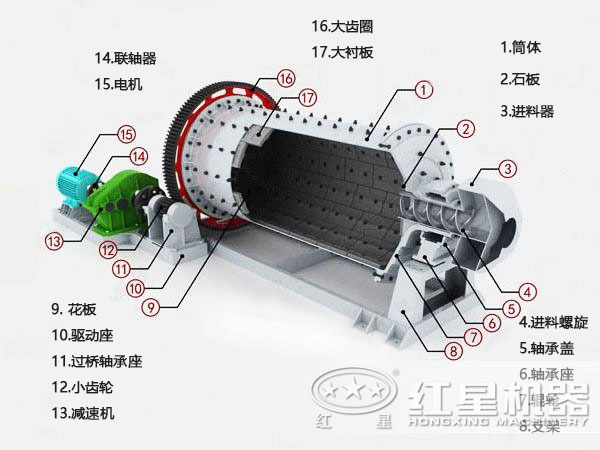

内部结构

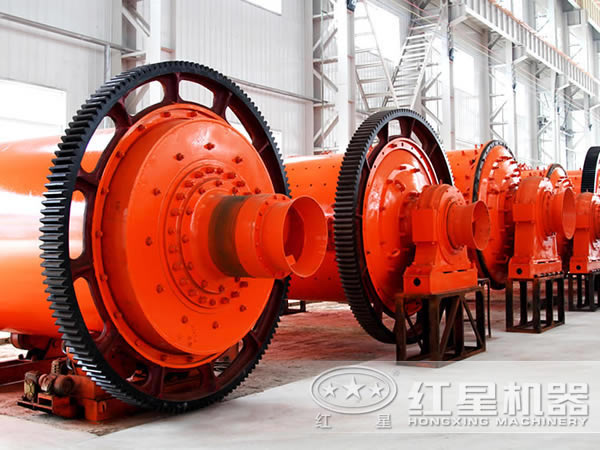

铁粉球磨机

铁粉球磨机虽由于多种生产方式，及规格、卸料、支承和传动方式等不同而被分成多种类型，但在结构上大体相同。配件主要由进料装置：包括下料斗，螺旋进料筒，或进料锥筒；传动装置：分边缘传动和中心传动两种形式，包括主电动机、辅助电动机、减速机、传动轴及边缘传动的大小齿轮等；支承装置：分两端主轴承支承、混合支承（主轴承和滑履）、两端都是滑履支承等；回转部分：包括中空轴、磨机筒体及磨内的隔仓板、衬板、挡料圈等部件；卸料装置：分边缘卸料、中心卸料、中间卸料。

工作原理

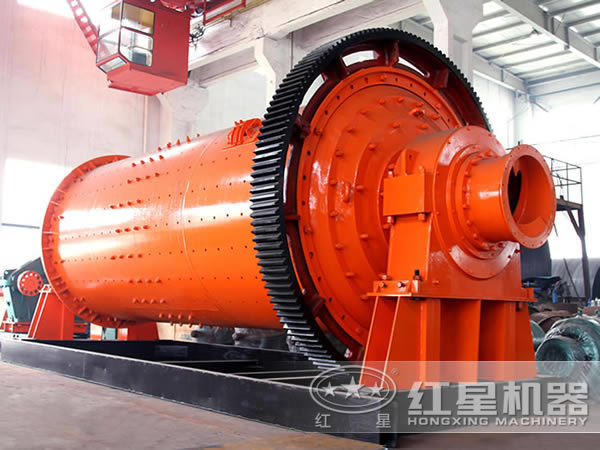

球磨机工作原理

为卧式筒形旋转装置，外沿齿轮传动，两仓，格子型球磨机。物料由进料装置经入料中空轴螺旋均匀地进入磨机第一仓，该仓内有阶梯衬板或波纹衬板，内装不同规格钢球，筒体转动产生离心力将钢球带到一定高度后落下，对物料产生重击和研磨作用。物料在第一仓达到粗磨后，经单层隔仓板进入第二仓，该仓内镶有平衬板，内有钢球，将物料进一步研磨。粉状物通过卸料箅板排出，完成粉磨作业。

性能优势

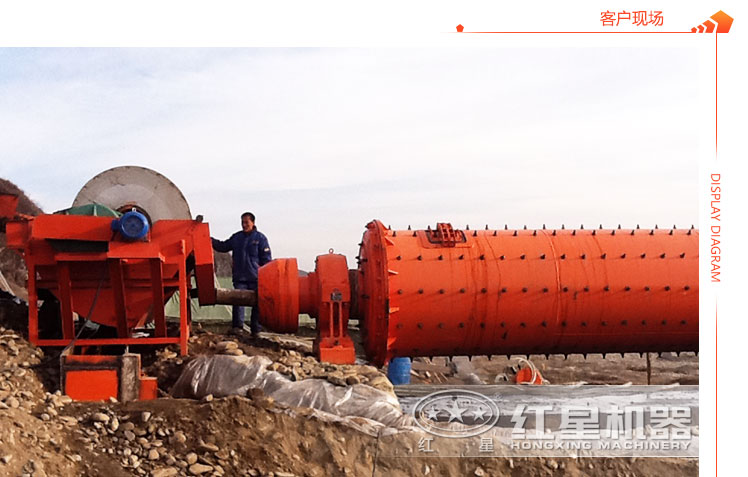

铁粉球磨机现场工作图

1、铁粉球磨机为了提高磨机的研磨效率，在四仓内装有高锰钢制的挡球圈和挡料圈，用螺栓固定在筒体上。四仓物料出口处装有出口篦板，这样一来，在工作时，其运转得已提高，不仅能提高研磨率，细度也升。

2、设备的电机和减速机，减速机和小齿轮轴通过弹性联轴器联接，可以减小球磨机的冲击力对减速机和电机造成的影响，从而提高铁粉球磨机的使用寿命。

3、铁粉球磨机关键部件（如各部轴承）全部采用进口产品，性能优良；并配有真空隔膜阀，工作时原料可采用液体介质保护，也可采用真空或气氛保护。

4、设备的主轴承采用了大直径双列调心棍子轴承，这个样子就可以代替原来的滑动轴承，从而减少了摩擦，降低耗能，这样球磨机在运行时就容易启动，减少了开机时间。

技术参数

规格型号	筒体转速（r/min）	装量球 (t)	进料粒度 (mm)	出料粒度 (mm)	产量 (t/h)	电机功率 (kw)	总重量 (t)
Ф900×1800	36	1.5	≤20	0.075-0.89	0.65-2	18.5	5.85
Ф900×3000	38	2.7	≤20	0.075-0.89	1.1-3.5	22	6.98
Ф1200×2400	36	3	≤25	0.075-0.6	1.5-4.8	30	13.6
Ф1200×3000	36	3.5	≤25	0.074-0.4	1.6-5	37	14.3
Ф1200×4500	36	5	≤25	0.074-0.4	1.6-5.8	55	15.6
Ф1500×3000	32.4	7.5	≤25	0.074-0.4	2-5	75	19.5
Ф1500×4500	29.7	11	≤25	0.074-0.4	3-6	110	22
Ф1500×5700	27	12	≤25	0.074-0.4	3.5-6	130	25.8
Ф1830×3000	25.4	11	≤25	0.074-0.4	4-10	130	34.5
Ф1830×4500	25.4	15	≤25	0.074-0.4	4.5-12	155	38
Ф1830×6400	24.1	21	≤25	0.074-0.4	6.5-15	210	43
Ф1830×7000	24.1	23	≤25	0.074-0.4	7.5-17	245	43.8
Ф2100×3000	23.7	15	≤25	0.074-0.4	6.5-36	155	45
Ф2100×4500	23.7	24	≤25	0.074-0.4	8-43	245	56
Ф2100×7000	23.7	26	≤25	0.074-0.4	12-48	280	59.5
Ф2200×4500	21.5	27	≤25	0.074-0.4	9-45	280	54.5
Ф2200×6500	21.7	35	≤25	0.074-0.4	14-26	380	61
Ф2200×7000	21.7	35	≤25	0.074-0.4	15-28	380	62.5
Ф2200×7500	21.7	35	≤25	0.074-0.4	15-30	380	64.8
Ф2400×3000	21	23	≤25	0.074-0.4	7-50	245	58
Ф2400×4500	21	30	≤25	0.074-0.4	8.5-60	320	72
Ф2700×4000	20.7	40	≤25	0.074-0.4	22-80	380	95
Ф2700×4500	20.7	48	≤25	0.074-0.4	26-90	480	102
Ф3200×4500	18	65	≤25	0.074-0.4	按工艺条件定	630	149
Ф3600×4500	17	90	≤25	0.074-0.4	按工艺条件定	850	169
Ф3600×6000	17	110	≤25	0.074-0.4	按工艺条件定	1250	198
Ф3600×8500	18	131	≤25	0.074-0.4	45.8-256	1800	260
Ф4000×5000	16.9	121	≤25	0.074-0.4	45-208	1500	230
Ф4000×6000	16.9	146	≤25	0.074-0.4	65-248	1600	242
Ф4000×6700	16.9	149	≤25	0.074-0.4	75-252	1800	249
Ф4500×6400	15.6	172	≤25	0.074-0.4	84-306	2000	280
Ф5030×6400	14.4	216	≤25	0.074-0.4	98-386	2500	320
Ф5030×8300	14.4	266	≤25	0.074-0.4	118-500	3300	403
Ф5500×8500	13.8	338	≤25	0.074-0.4	148-615	4500	525
