产品介绍

永磁筒式磁选机

永磁筒式磁选机是一种场强较高磁选设备，即可干式磁选也可以的湿式磁选。采用磁性较高的稀土钕铁硼磁块和铁氧体磁块组成复合磁系，具有磁场强度高。磁场作用深度大，不易退磁等特性。因此设备处理能力大、对生产波动的适应性强，选别效果好。

工作原理

物料经过圆钢筛进入料仓，大泥块废毛石(鹅卵石)由顶部圆钢筛筛出,。入料仓下部装有振动给料机，振动给料机将原矿物料均匀撒布到磁滚筒表面，强磁性物料由于受到磁力作用较大，吸附在磁滚筒表面，铁粉颗粒在磁滚表面飞速翻滚,随滚筒旋转带到分矿漏斗之精矿口，落入皮带机输送到右方，弱磁性尾砂（河砂）由于惯性作用而向前抛出，从而达到分选的目的。

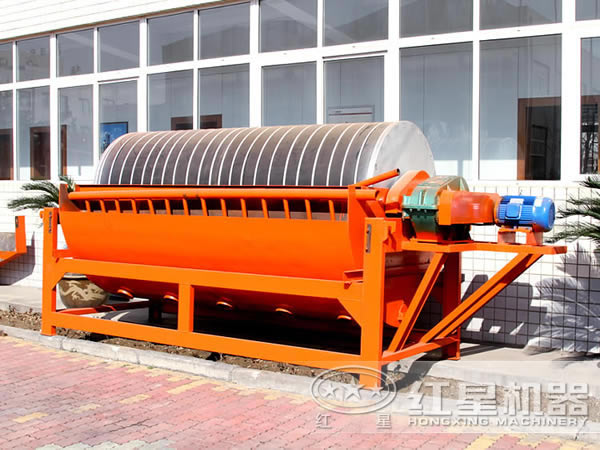

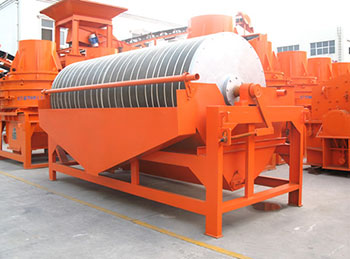

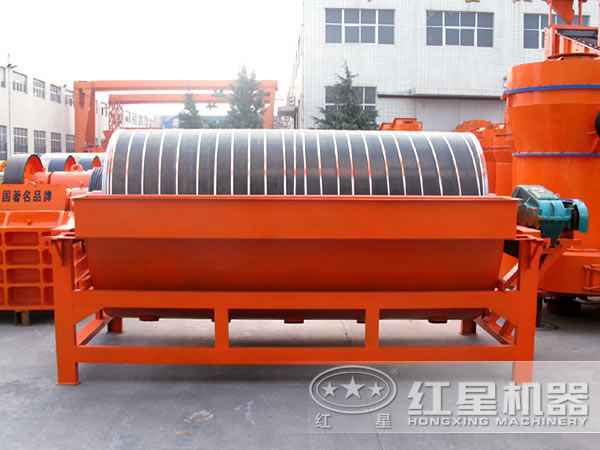

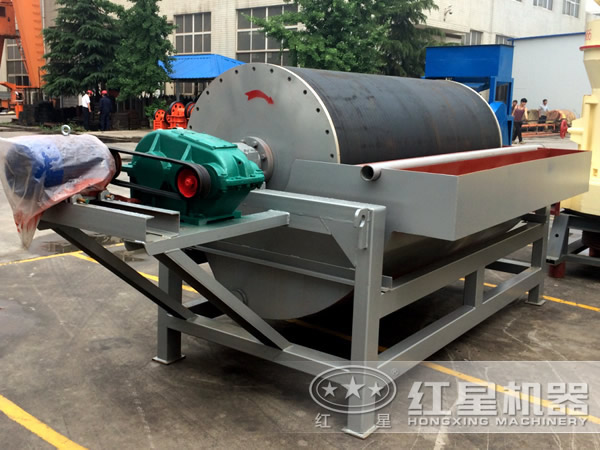

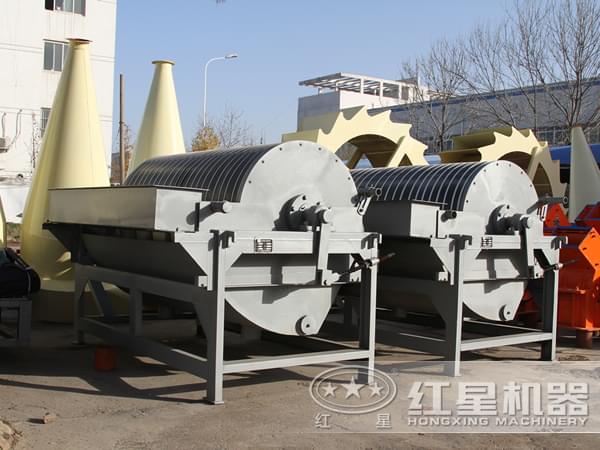

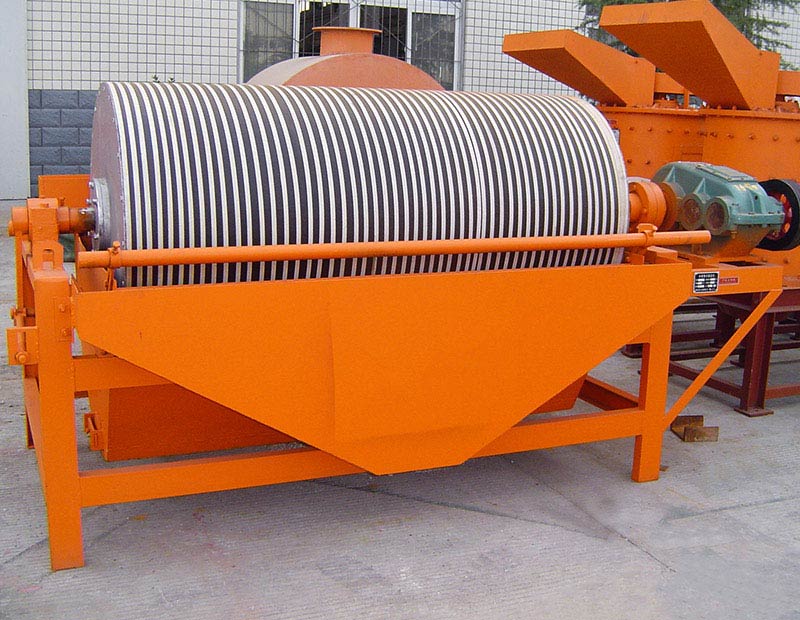

图片实拍

永磁筒式磁选机

性能优势

处理量大、磁选率高

由于永磁筒式磁选机采用聚磁等技术组成的复合磁系，使得盘周围磁场深度达。场强高、梯度大，与其他同类产品现场使用比较回收量是它的2-3倍。

卸料容易、磁块不易磨损

永磁筒式磁选机采用移动磁场技术，补吸矿粉在水冲力作用下，借助移动磁场磁力，矿粉自动汇集靠近磁盘外沿，由于磁盘外沿为同一磁极，在根据磁场同极相斥原理，刮板很容易将其刮下并在磁面留下一层保护层。

结构合理、磁选效果好

结构设计合理：由箱体、两个磁芯装置、两个排渣装置及传动装置组成，数块高强度磁铁组装成一个表面形成网状磁力线的滚筒，排渣装置与滚筒构成磁封闭系统。

检修事项

1、注意检查永磁筒式磁选机容易磨损配件的磨损程度，及时更换严重磨损无法使用的零件。特别底架平面上有无杂物，若有应及时处理，其目的是防止活动轴承因不能在底架上移动而导致生产事故的发生。

2工作中，注意检查永磁筒式磁选机轴承的温度，若有应急情况的处理方法，检查原因及时排除不安全因素。

3定期的检查设备的配件是否正常，特别注意转动齿轮在设备运转过程中，如果有不正常的冲击声应立即停车检修。

4、对于新安装的永磁筒式磁选机，轮箍属于容易松动的部件，需要不间断的检查并及时更换。

内部结构图

永磁筒式磁选机内部结构图

技术参数

型号	筒径（mm）	筒长（mm）	圆筒转速（r/min）	给料粒度（mm）	处理量（t/h）	功率（kw）
CTB6012	600	1200	<35	2-0	10-20	1.5
CTB6018	600	1800	<35	2-0	15-30	2.2
CTB7518	750	1800	<35	2-0	20-45	2.2
CTB9018	900	1800	<35	3-0	40-60	3
CTB9021	900	2100	<35	3-0	45-60	3
CTB9024	900	2400	<28	3-0	45-70	4
CTB1018	1050	1800	<20	3-0	50-75	5.5
CTB1021	1050	2100	<20	3-0	50-100	5.5
CTB1024	1050	2400	<20	3-0	60-120	5.5
CTB1218	1200	1800	<18	3-0	80-140	5.5
CTB1224	1200	2400	<18	3-0	85-180	7.5
CTB1230	1200	3000	<18	3-0	100-180	7.5
CTB1530	1500	3000	<14	3-0	170-280	11
