产品介绍

粉体磁选机

粉体磁选机也称粉末磁选机，是较常用的一款磁选设备，主要用选别一些矿物料，使得以应用。我公司生产的粉体磁选机结构优化，配件简易实用，主要由圆筒、磁系、槽体、传动部分四部分组成。圆筒由2-3mm不锈钢板卷焊成筒，这样一样则提高了使用寿命。粉体磁选机目前的磁场强度高（实际测量）是16500GS，对褐铁矿的选别很有效。

工作原理

粉体磁选机动态工作图

粉体磁选机在工作中，被选物料在滚筒表面磁场中，借助磁力与机械力对颗粒的作用而实现分离，当被选物料通过磁场1时，由于磁性颗粒所受磁力不同，即产生不同的运行轨迹，磁性颗粒被吸附在滚筒表面，随滚筒转至无磁区落入2磁区，二次筛选后从磁性物料斗中排出。非磁性颗粒则受离心力的作用向前抛出，从非磁性物料中排除。

内部结构图

粉体磁选机内部结构图

图片实拍

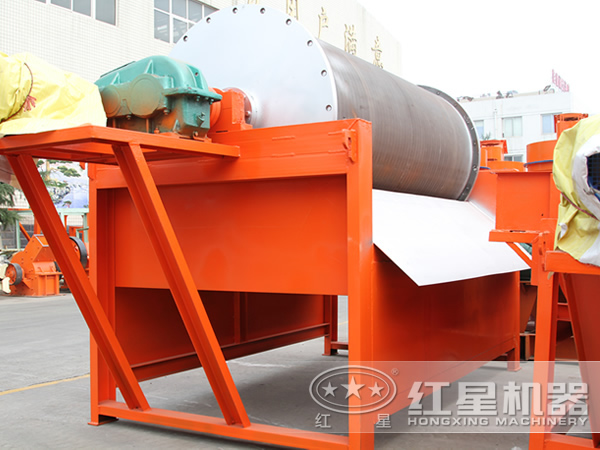

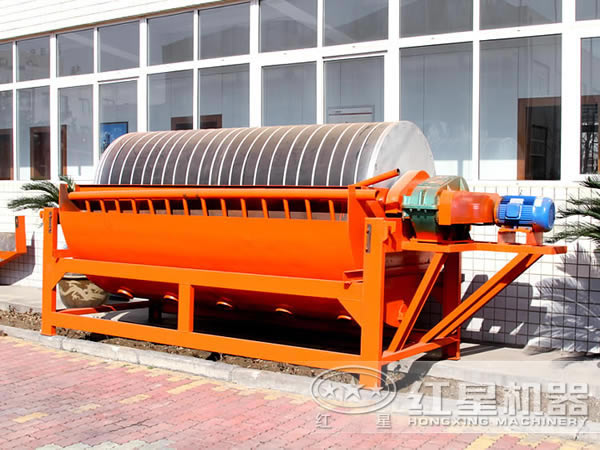

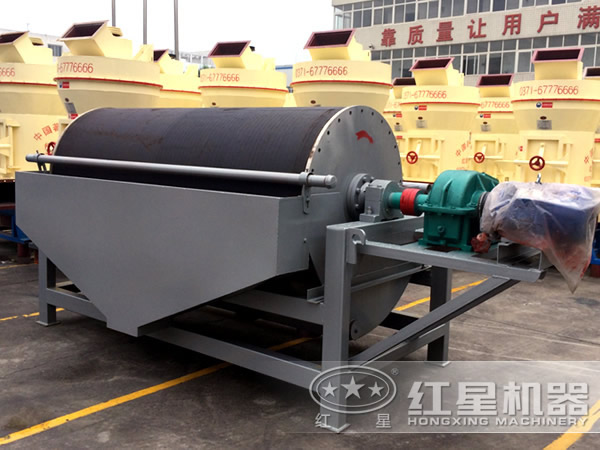

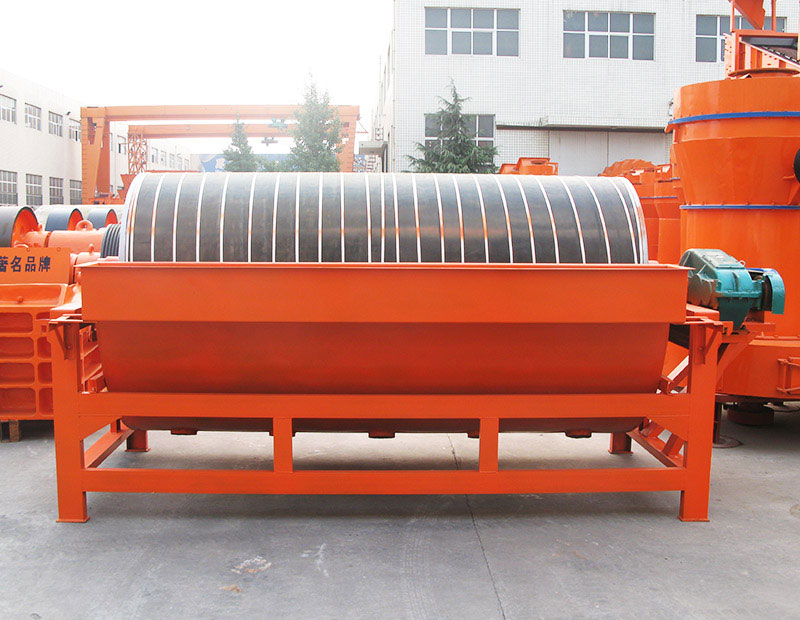

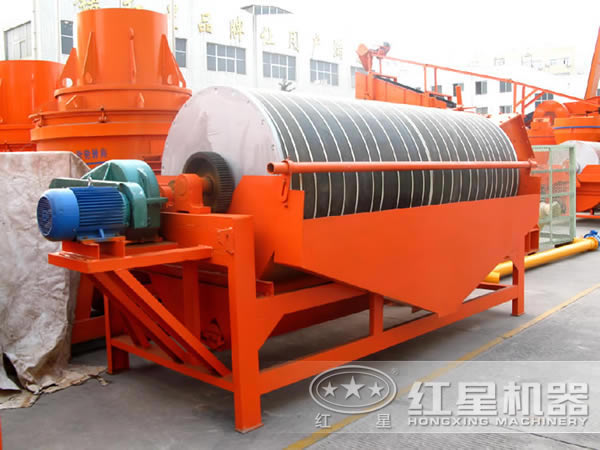

粉体磁选机

性能优势

1、由于采用聚磁等技术组成的复合磁系，使得盘周围磁场深度达。场强高、梯度大，与其他同类产品现场使用比较回收量是它的2-3倍。

2、采用移动磁场技术，补吸矿粉在水冲力作用下，借助移动磁场磁力，矿粉自动汇集靠近磁盘外沿，由于磁盘外沿为同一磁极，在根据磁场同极相斥原理，刮板很容易将其刮下并在磁面留下一层保护层。

3、脱铁采用振动电机辅助外加高压水泵进行冲洗，脱铁无死角、无残留物。

5、磁介网采用高产不锈钢导磁片，磁场高达20000GS，断掉励磁线圈电源后，无残留磁性，便于脱铁

6、选磁选机具有富集比大、对给矿粒度、浓度和品位波动适应性强、工作可靠、操作维护方便等优点，水选磁选机分选弱磁性矿石实现了精矿品位高和回收率高的双高优点。用于低品位弱磁性褐铁矿的分选，能一次性提高褐铁矿5-18个金属品位。

维护事项

粉体磁选机现场维护图

1、时刻检查底架平面上有无杂物，若有应及时处理，其目的是防止活动轴承因不能在底架上移动而导致生产事故的发生。

2、检查粉体磁选机的轴承油温升高是否超过规定值，若有应急情况的处理方法，检查原因及时排除不安全因素。

3、当开始工作时，检查粉体磁选机各部件是否正常，特别注意转动齿轮在设备运转过程中，如果有不正常的冲击声应立即停车检修。

技术参数

型号	筒径（mm）	筒长（mm）	圆筒转速（r/min）	给料粒度（mm）	处理量（t/h）	功率（kw）
CTB6012	600	1200	<35	2-0	10-20	1.5
CTB6018	600	1800	<35	2-0	15-30	2.2
CTB7518	750	1800	<35	2-0	20-45	2.2
CTB9018	900	1800	<35	3-0	40-60	3
CTB9021	900	2100	<35	3-0	45-60	3
CTB9024	900	2400	<28	3-0	45-70	4
CTB1018	1050	1800	<20	3-0	50-75	5.5
CTB1021	1050	2100	<20	3-0	50-100	5.5
CTB1024	1050	2400	<20	3-0	60-120	5.5
CTB1218	1200	1800	<18	3-0	80-140	5.5
CTB1224	1200	2400	<18	3-0	85-180	7.5
CTB1230	1200	3000	<18	3-0	100-180	7.5
CTB1530	1500	3000	<14	3-0	170-280	11
