辊式破碎机也属于破碎机中常见的碎石机种类，并且该设备因其构造不同，可以分为好多种类，以下就对辊式破碎机常用类型及部件结构进行简单介绍。

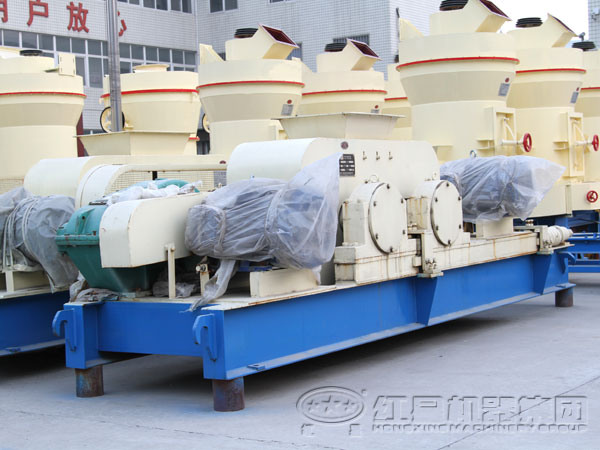

双辊式破碎机
单辊式破碎机
辊式破碎机常用类型
总的来讲，可以分为对辊破碎机和齿辊破碎机，其中齿辊破碎机又能分为单齿辊破碎机、双齿辊破碎机、四齿辊破碎机等。

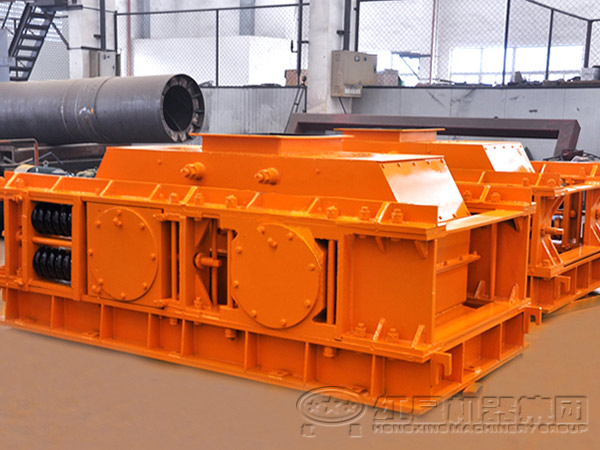

齿辊破碎机

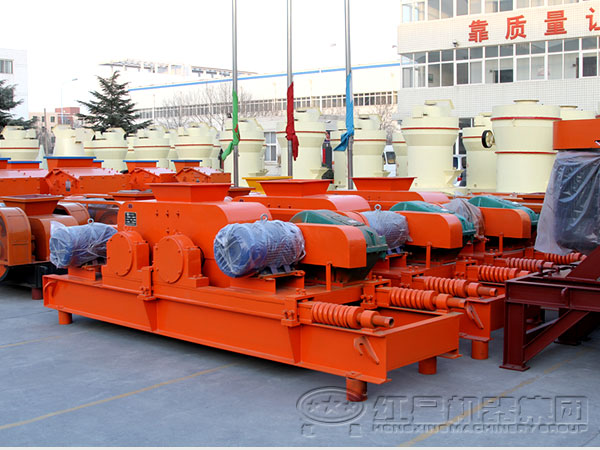

双辊式破碎机

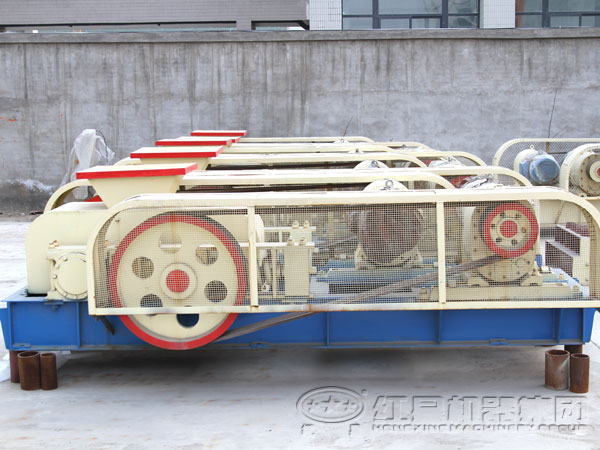

单辊式破碎机

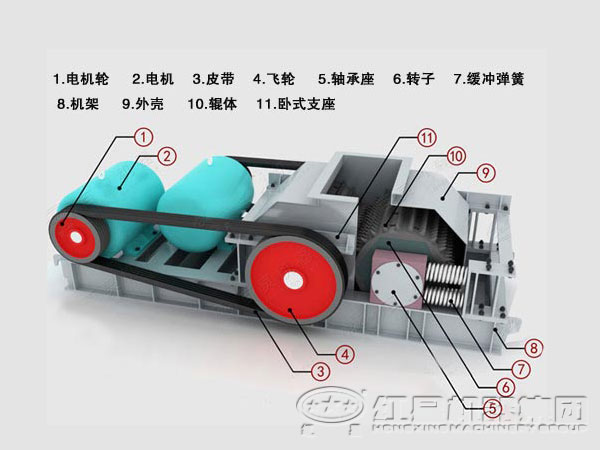

辊式破碎机结构
辊式破碎机主要由辊轮、辊轮支撑轴承、压紧和调节装置、机架以及驱动装置等部分组成，两破碎辊轮分别以键固定在两转轴上，轴的两边有组轴承支撑，并安装在底架上。一般为了安全生产，辊式破碎机的主动辊轮、从动辊轮、皮带传动部分均装有安全罩壳。
辊式破碎机易损件
辊式破碎机中常见的易损件有辊皮，一般采用ZGMn13制成，还有弹簧、轴承等部件。
辊式破碎机使用范围
辊式破碎机出料粒度大致在2—8mm之间适当调节，可供水泥、建筑、制砂、耐火材料等行业中，细碎各种中等硬度以下的物料。

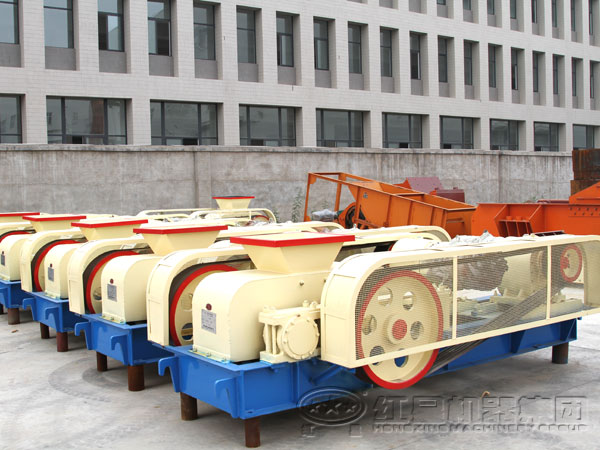

辊式破碎机客户现场
主要辊式破碎机技术参数表
1.对辊破碎机参数表
| 型号 | 2PG0425 | 2PG0640 | 2PG0740 | 2PG0850 | 2PG1060 | 2PG1260 | 2PG1560 |
| 辊直径(mm) | Ф400 | Ф610 | Ф700 | Ф800 | Ф1000 | Ф1200 | Ф1500 |
| 辊宽(mm) | 250 | 400 | 400 | 500 | 600 | 600 | 600 |
| 入料粒度(mm) | ≤25 | ≤25 | ≤25 | ≤25 | ≤30 | ≤30 | ≤30 |
| 排料口(mm) | 2-8 | 2-8 | 2-8 | 2-8 | 2-10 | 2-10 | 2-10 |
| 生产能力(t/h) | 5-10 | 10-20 | 15-30 | 20-40 | 30-50 | 40-70 | 60-110 |
| 配动力型号 | Y132M-6 | Y180L-6 | Y200L-4 | Y225M-4 | Y250M-4 | Y315M-6 | Y315L-6 |
| 电机功率(kw) | 5.5×2 | 15×2 | 30×2 | 45×2 | 55×2 | 75×2 | 110×2 |
| 总重量（t） | 2.2 | 5.9 | 9.8 | 13.5 | 17.2 | 28.5 | 39.3 |
2.齿辊破碎机参数表
| 型号 | 辊子直径(mm) | 辊子长度(mm) | 最大进料粒度(mm) | 排料粒度(mm) | 产量(t/h) | 电机型号(kw) | 总重量(kg) | 外形尺寸(L×W×H)(mm) |
| 2PGC600×500 | 600 | 500 | 200-450 | 15-100 | 30-60 | 7.5×2 | 3800 | 2450×1800×950 |
| 2PGC600×800 | 600 | 750 | 300-600 | 20-120 | 60-100 | 11×2 | 7200 | 4500×1900×1350 |
| 2PGC800×1000 | 800 | 1000 | 500-800 | 30-150 | 100-160 | 22×2 | 12600 | 2550×2050×1100 |
| 2PGC1000×1000 | 1000 | 1000 | 700-950 | 30-200 | 150-200 | 45×2 | 18800 | 2780×4100×1550 |
| 2PGC1200×1200 | 1200 | 1200 | 800-1050 | 30-200 | 180-250 | 55×2 | 29500 | 2780×3200×1980 |
| 2PGC1500×1200 | 1500 | 1200 | 1000-1150 | 30-200 | 200-300 | 75×2 | 38600 | 8010×4500×2050 |
如果用户需要了解更多辊式破碎机价格等信息，可免费咨询河南红星机器。
